交通燈控制

2015-6-30 10:35:06 人評論 次瀏覽 分類：永宏應用案例

【控制要求】
  1. X0交通燈開始工作，按下停止按鈕 X1，交通燈系統停止運行。
  2. 設東西方西車流量較小，紅燈亮的時間為 60秒，而南北方向車流量較大，紅燈亮的時間為 30秒。
  3. 東西方向的紅燈時間就是南北方向的“綠燈時間＋綠燈閃爍時間＋黃燈時間”，反之，南北方向紅燈時間就是東西方向的“綠燈時間＋綠燈閃爍時間＋黃燈時間”。
  4. 黃燈亮時車和人不能再通過馬路，黃燈亮 5秒的目的是讓正在十字路口通行的人和車有時間到達對面馬路。

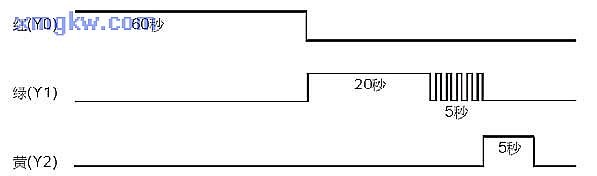

  5. 東西方向交通燈狀態變化規律：

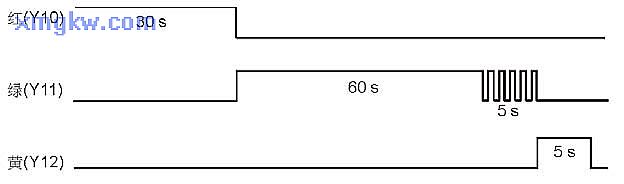

  6. 南北方向交通燈狀態變化規律：

【元件說明】
PLC 元件 控制說明
X0 啟動按鈕
X1 停止按鈕
T0 時基為 10Ms的定時器，計時 60秒
T1 時基為 10Ms的定時器，計時 20秒
T2 時基為 10Ms的定時器，計時 5秒
T10 時基為 10Ms的定時器，計時 50秒
T11 時基為 10Ms的定時器，計時 5秒
T12 時基為 10Ms的定時器，計時 5秒
T13 時基為 10Ms的定時器，計時 30秒
Y0 東西方向的紅燈
Y1 東西方向的綠燈
Y2 東西方向的黃燈
Y6 南北方向的綠燈
Y7 南北方向的黃燈
Y8 南北方向的紅燈

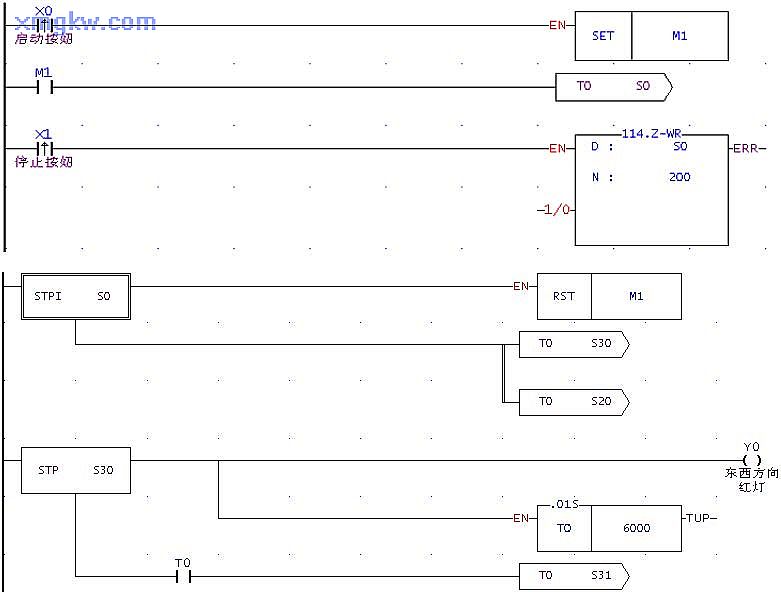

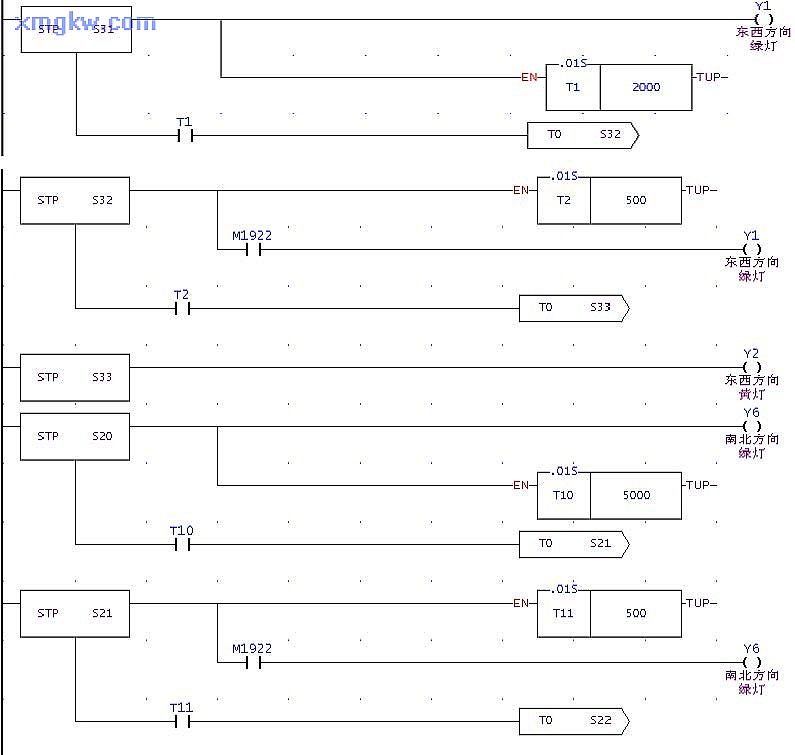

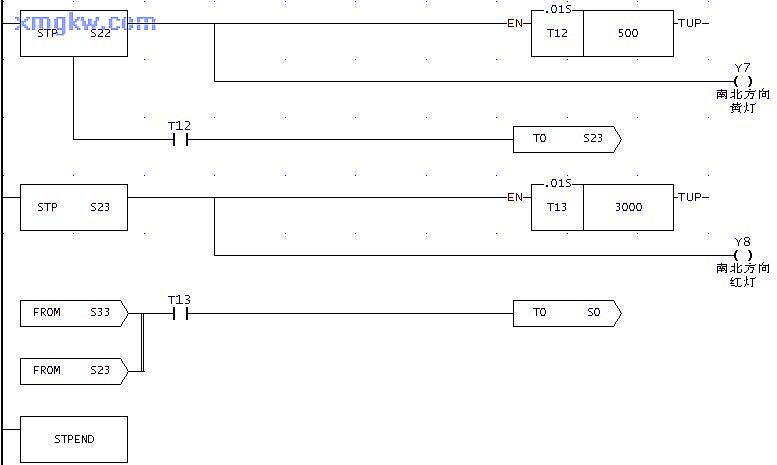

【控制程序】

【程序說明】
  1. X0由 OFF→ON動作， [SET M0]，[TO S0]指令被執行，進入步進流程。
  2. X1由 OFF→ON動作， X1產生一個上升沿脈沖， [Z-WR S0 S200]指令被執行，所有的步進點被復位，所有交通燈熄滅。
  3. 本例是應用并行分支的步進流程來設計，分為東西和南北方向兩個流程，兩個流程同時進行。
  4. 東西方向流程處于紅燈狀態時，南北方向流程應相應的處在綠燈，綠燈閃爍，黃燈流程。
  5. 東西方向流程結束后（紅燈熄滅），南北方向流程也應結束（黃燈熄滅），返回初始步進點 S0。
  6. 步進點從一個流程轉移到另一個流程時，前一個流程的狀態（包括步進點和 Y 輸出點）相應被復位。
  7. 東西方向的黃燈亮時間（ Y2）并沒有用定時器來控制，這是因為當南北方向紅燈亮時間結束后（同時也是東西方向黃燈結束時間）， T13=On，在 S33 和 S23 都為 On 的狀態下，返回到步進點 S0，S33 和 S23 步進點對應的 Y狀態被復位， Y2自然也被復位。
