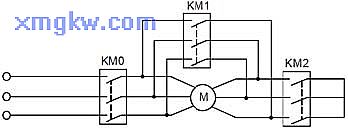

降壓啟動主電路示意圖

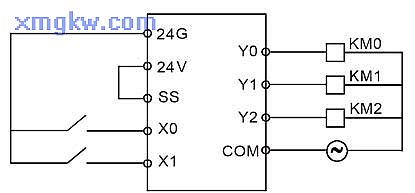

PLC外部接線示意圖【控制需求】

三相交流異步電動機啟動時電流較大，一般為額定電流的 5~7倍。為了減小啟動電流對電網(wǎng)的影響，采用“星—三角形”降壓啟動方式。
—三角形”降壓啟動過程：合上開關后，電機啟動接觸器和星形降壓方式啟動接觸器先啟動。 10秒延時后，星形降壓方式啟動接觸器斷開，再經(jīng)過 1秒延時后將三角形正常運行接觸器接通，電動機主電路接成三角形接法正常運行。采用兩級延時的目的是確保星形降壓方式啟動接觸器完全斷開后才接通三角形正常運行接觸器

【組件說明】

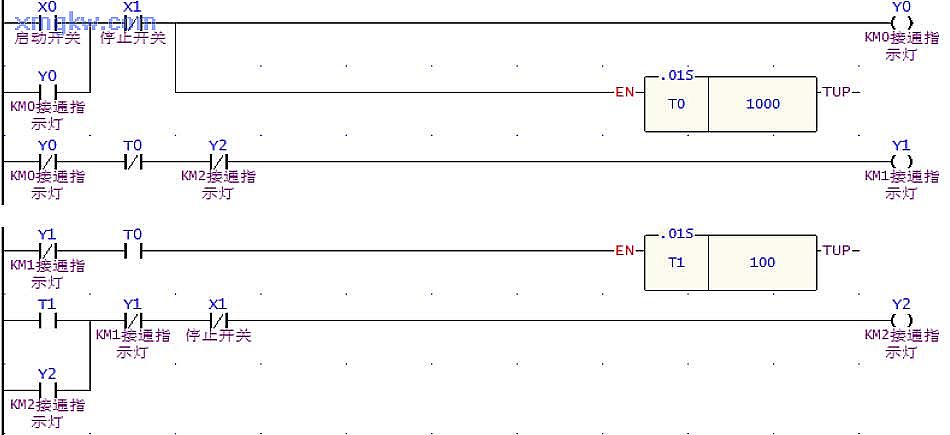

【控制程序】

【程序說明】

X0=ON，Y0=ON并自保持，電機啟動接觸器 KM0接通，同時 T0計時器開始計時，因 X0=ON，T0=OFF，Y2=OFF，所以 Y1=ON，星形降壓方式啟動接觸器 KM1導通。
2. T0計時器到達 10秒預設值后， T0=ON，Y1=OFF，T1計時器開始計時，到達 1s預設值后， T1=ON，所以 Y2=ON，三角形正常運行接觸器 KM2導通。
當按下停止按鈕， X1=ON，無論電動機處于啟動狀態(tài)還是運行狀態(tài)， Y0、Y1、Y2都變?yōu)?OFF，電機停止運行。
