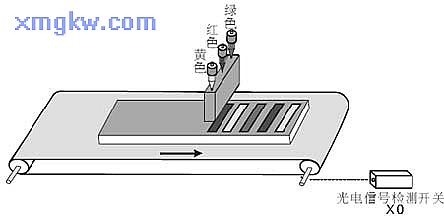

【控制要求】用紅、黃、綠三種顏料對傳送帶上的產品進行涂料操作。傳送帶滾軸每轉動 1000圈，換一種噴涂顏料，三種顏料循環使用。例如：紅、黃、綠、紅、黃、綠、紅 ……

【元件說明】

PLC 元件	控制說明
X0	光電信號檢測開關：滾軸每轉動一周， X1由OFF→ON變化1次
Y1	涂紅色顏料
Y2	涂黃色顏料
Y3	涂綠色顏料

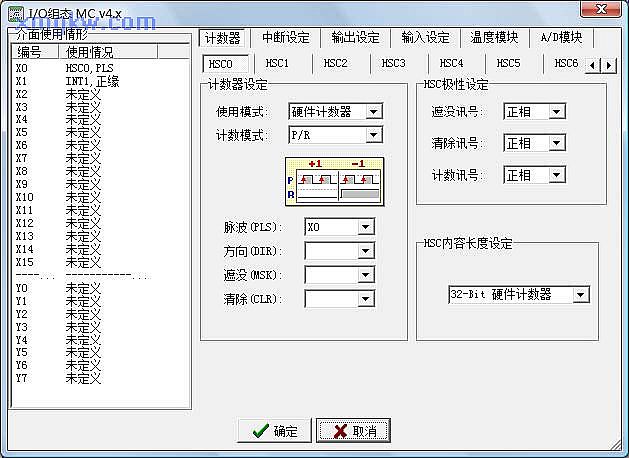

【IO組態】

【控制程序】

【程序說明】

1. X0為高速計數器的外部計數輸入點；傳送帶滾軸每轉一周， X0由OFF → ON變化一次，計數一次。
DR4096現在值＜ 1000時（即傳送帶滾軸未轉滿 1000轉），Y1=ON，執行涂紅色顏料動作。
1000≤ DR4096現在值 ≤ 2000時（即傳送帶滾軸轉數大于等于 1000轉，但未超過 2000轉），則Y1=OFF， Y2=ON，執行涂黃色顏料動作。
2000＜ DR4096現在值＜ 3000 時（即傳送帶滾軸轉數超過 2000轉，但未超過 3000轉），則 Y1=Y2=OFF，Y3=ON，執行涂綠色顏料動作。 Y3=ON使得其常閉接點斷開，但 Y3=ON的狀態被保持。
DR4096現在值 ≥3000時，Y3被復位為 OFF。在Y3由ON→OFF變化時，DR4096被清零。 Y3=OFF， Y3的常閉接點閉合， DR4096又重新從零開始計數，又根據 DR4096的現在值范圍執行涂紅、黃、綠顏料，如此反復循環。
