切割機控制

【控制要求】

傳送帶滾軸轉動一次， X0計數一次，當計數到 1000 次時，切刀 Y1動作一次，完成一次切割過程?！驹f明】

【控制程序】主程序

中斷子程序

【程序說明】

1. 在“系統組態”“ I/O組態”中設置光電開關 X0為軟件高速計數器 SHSC4的外部計數輸入點；傳送帶滾軸每轉一周， X0由OFF→ON變化一次， SHSC4計數一次（ DR4112中的值加 1）
2. SHSC4計數達到 1000時（即傳送帶滾軸轉動 1000轉），以中斷的方式立即將 Y1的狀態輸出到外部輸出端，使切刀下切。
3. 切刀下切，切割動作完成時， X1=ON。則SHSC4的計數值被清零， Y1被復位，切刀歸位， X1=OFF。這樣，SHSC4又重新計數，重復上述動作，如此反復循環。 切割機控制
   【控制要求】
   傳送帶滾軸轉動一次， X0計數一次，當計數到 1000 次時，切刀 Y1動作一次，完成一次切割過程?！驹f明】

   PLC 元件	控制說明

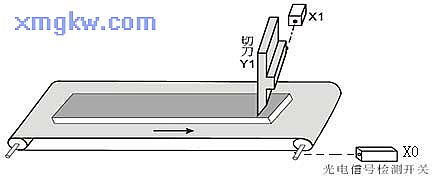

   X0	光電信號檢測開關，滾軸每轉動一周， X0由OFF→ON變化1 次
   X1	光電信號檢測開關，切刀動作完成時（ Y1=OFF），X1狀態為ON
   Y1	切刀

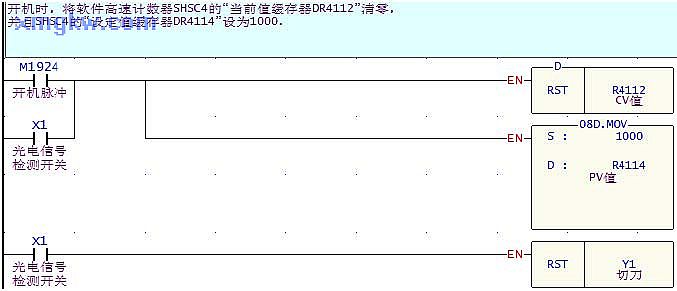

   【控制程序】主程序

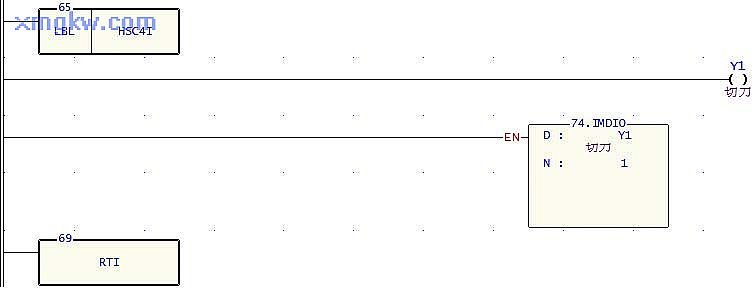

   中斷子程序

   【程序說明】
   1. 在“系統組態”“ I/O組態”中設置光電開關 X0為軟件高速計數器 SHSC4的外部計數輸入點；傳送帶滾軸每轉一周， X0由OFF→ON變化一次， SHSC4計數一次（ DR4112中的值加 1）
   2. SHSC4計數達到 1000時（即傳送帶滾軸轉動 1000轉），以中斷的方式立即將 Y1的狀態輸出到外部輸出端，使切刀下切。
   3. 切刀下切，切割動作完成時， X1=ON。則SHSC4的計數值被清零， Y1被復位，切刀歸位， X1=OFF。這樣，SHSC4又重新計數，重復上述動作，如此反復循環。
