含極限開關的點動進

2015-6-26 14:04:39 人評論 次瀏覽 分類：永宏應用案例

在大多數應用場合中，運動控制都會有行程極限開關。 在前一范例的基礎上，我們給出含極限開關的點動進范例。 【控制要求】
z當點進按鈕 X1被按時間小于 0.5 秒（可變）時，只輸出一個（可變）脈沖；z當點進按鈕 X1被按時間大于 0.5 秒（可變）時，連續(xù)輸出脈沖（頻率為 10KHz，可變），
z直到極限信號為 1才停止輸出；或可設計成最多只能輸出 N 個脈沖數。 【元件說明】
PLC 元件 控制說明
X1 點動進按鈕，按下時為 ON，彈起時為 OFF
X2 伺服電機就緒信號， ON時表示伺服電機 Ready
X3 手動開關， ON時表示進入手動模式， OFF表示自動模式
X4 正轉極限信號，到達極限時為 ON

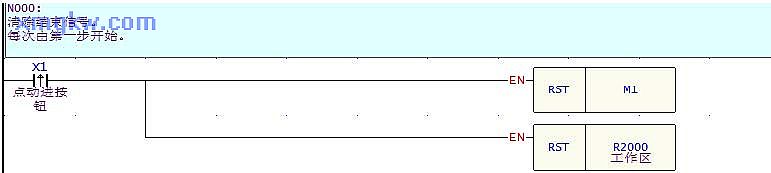

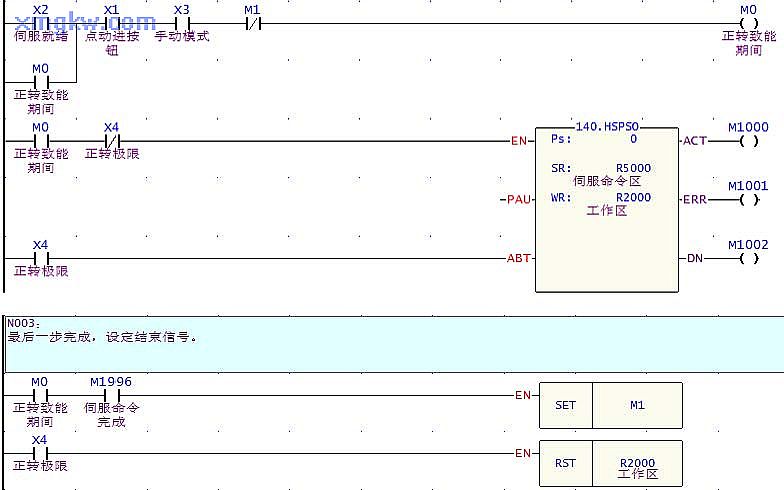

【控制程序】主程序單元：

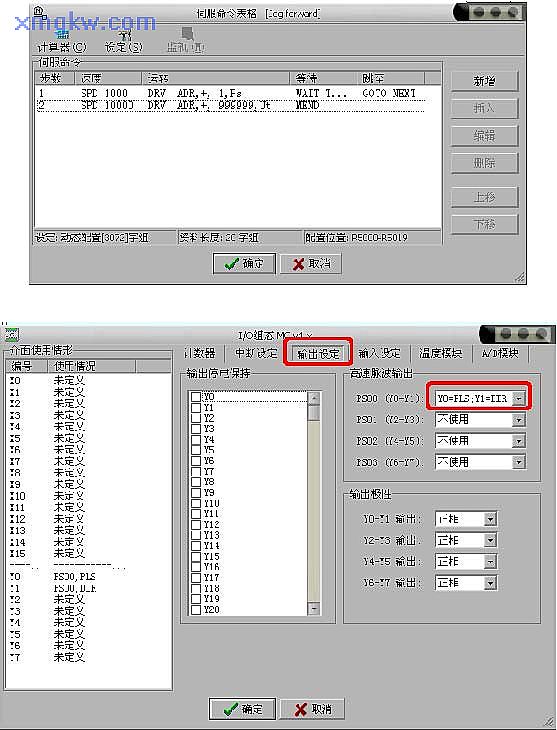

其中 N003行，F(xiàn)UN140的伺服命令表格如下：
【IO組態(tài)設定】
